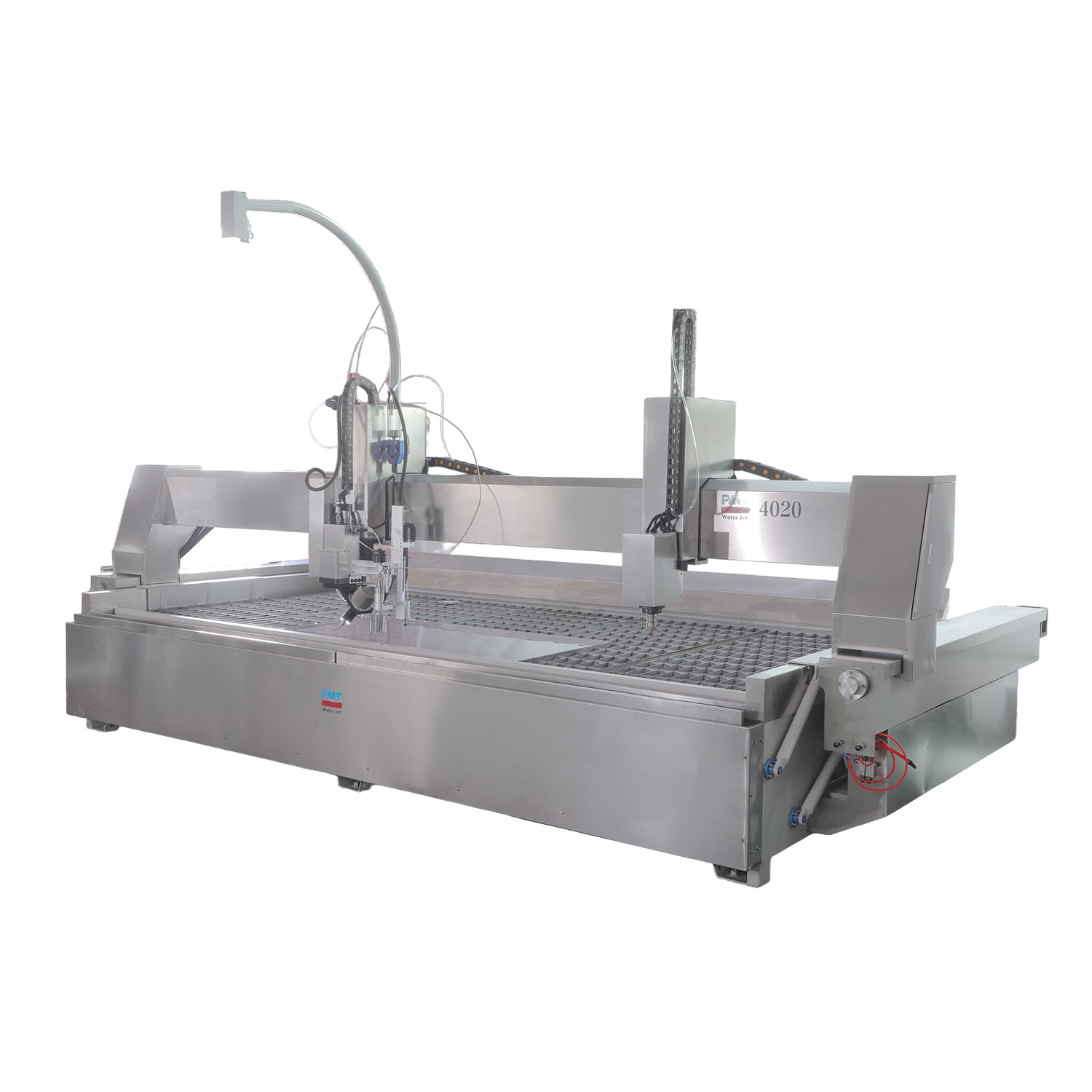

5 eixos de corte de jato de água de cabeça de cabeça
Vantagem de PMT Máquina de corte a jato de água
1. A qualidade de corte suave é perfeita.
2. A precisão do corte do cortador de jato de água é de até 0,1 mm. As juntas de borda são regulares e o corte a jato aquático também pode fazer quebra -cabeças e murais muito complexos.
3. A velocidade de corte é rápida e a consistência e a intercambiabilidade do produto são muito boas.
4. Faça a perfuração, corte e formação podem ser feitos de uma só vez.
5. Melhore o ambiente de trabalho e reduza o impacto da poeira e do ruído no operador.
6. O corte de jato de água é um corte frio que não danifica a estrutura interna do material.
7. É a única máquina para processar materiais compósitos e porcelana frágil.
8. O cortador de jato de água pode cortar metal, borracha, espuma, plástico, materiais compostos, pedra, azulejo de cerâmica, mármore, vidro, etc.
9. Sobre o tamanho, temos 4000*2000 mm, 3000*2000mm, 2000*1500mm, 2500*1500mm, 6000*2000mm ect, o que você deseja?

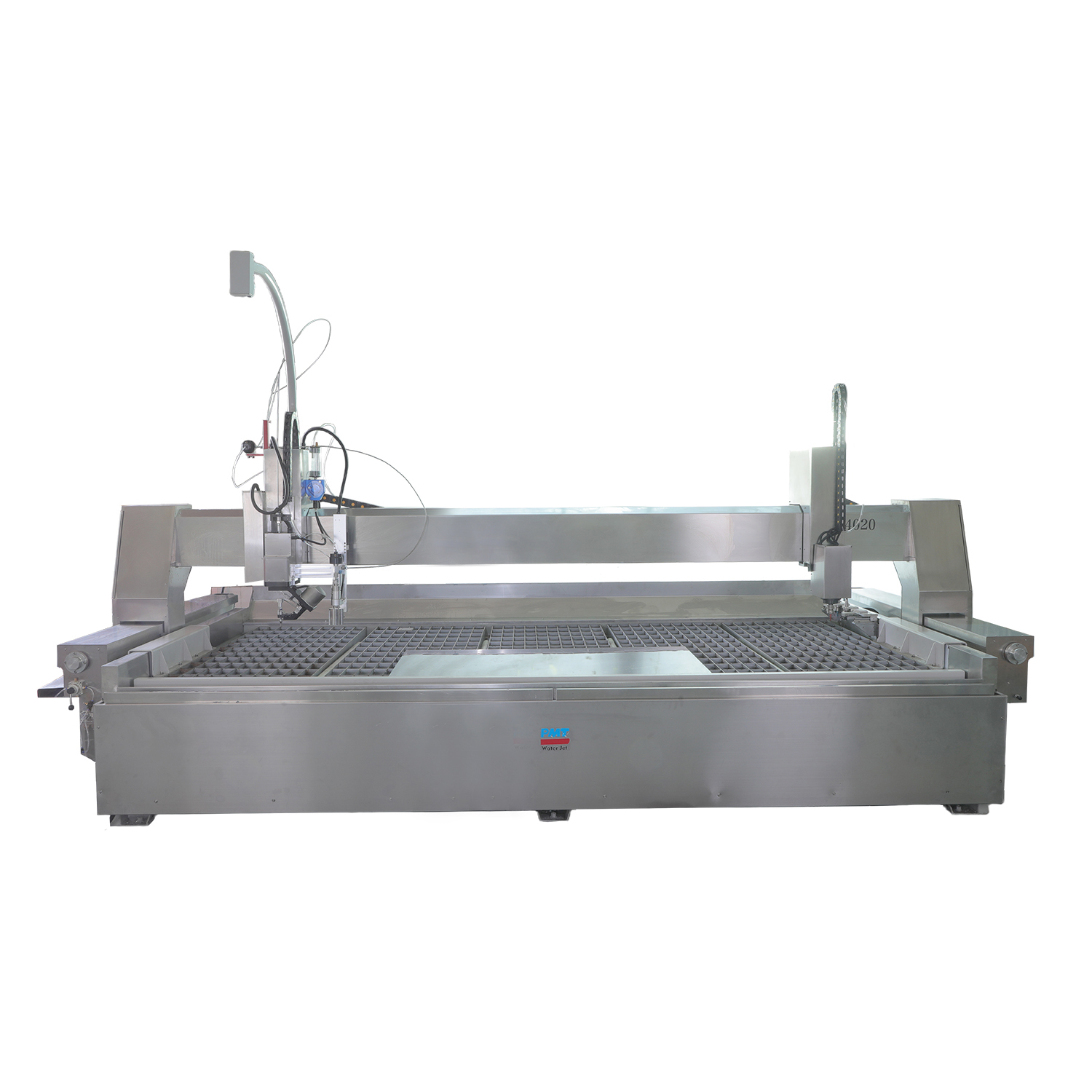

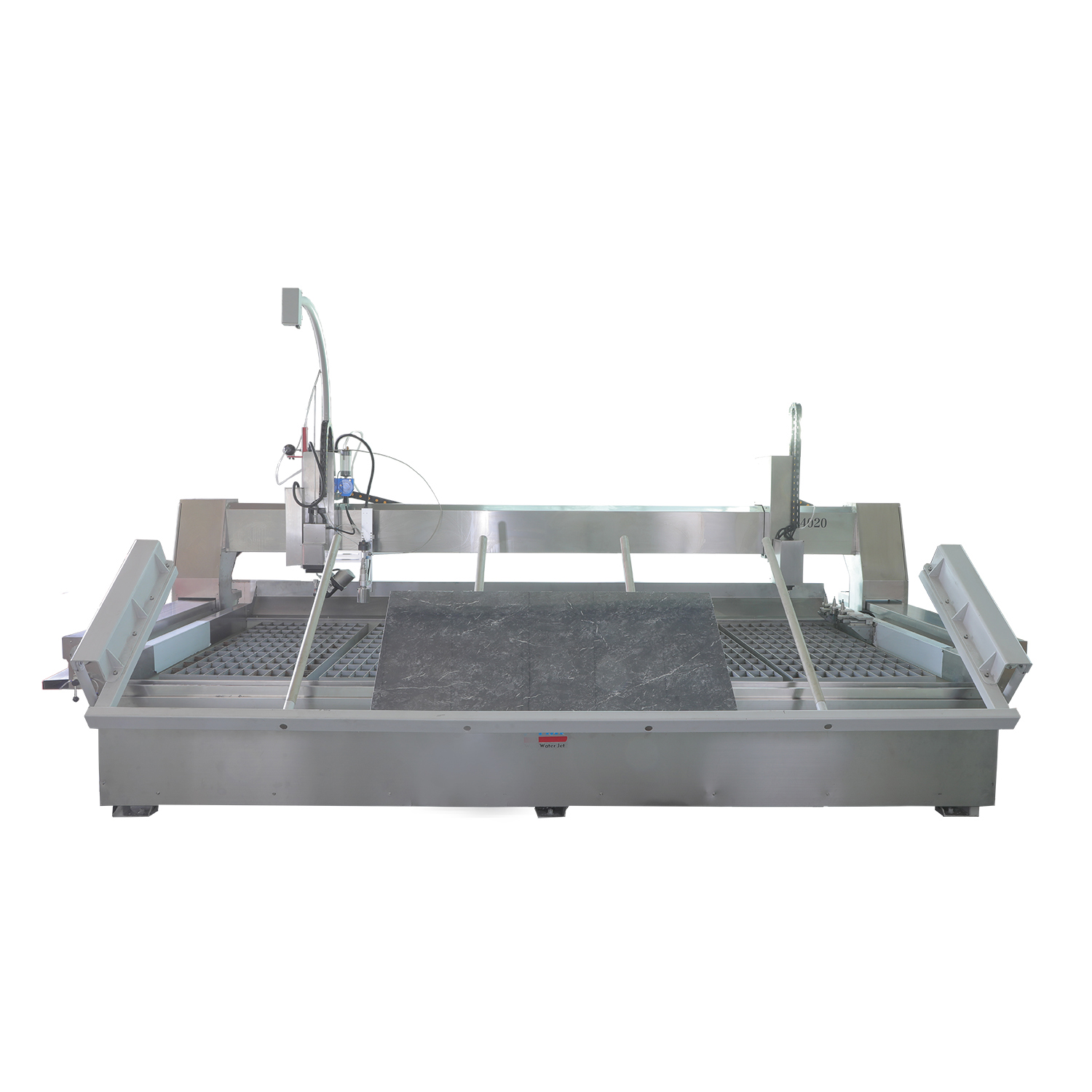

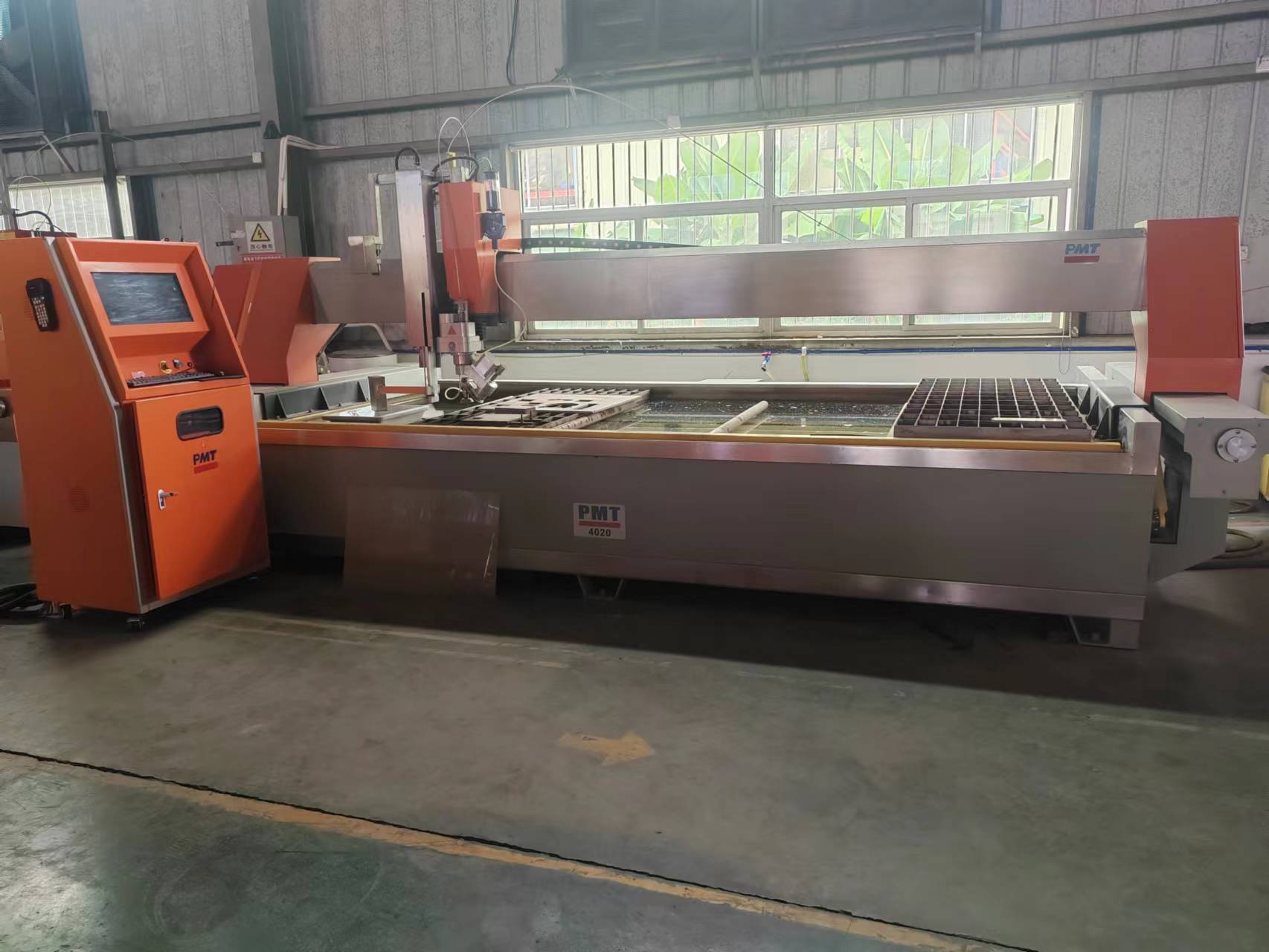

1. Tabela de trabalho e controlador
PMT A tabela de corte a jato de água consiste na parte de transmissão com o eixo x, o eixo Y e o eixo z, tanque de água, cabeça de corte, parte da lubrificação e sistema de acionamento por servo. A estrutura mecânica de pórtico é ajustada para máquinas de tamanho grande, uma longa distância de funcionamento do eixo x e y, adequada para processar uma variedade de partes complexas de tamanho grande.
A mesa de corte é uma mesa controlada por PC em 2-D, composta por eixo y, apanhador, eixo x, eixo z (descanso de cabeça de corte), cabeça de corte, mangueira de alta pressão e caixa abrasiva. O eixo X e o eixo y são instalados com guia linear e parafuso de bola.
Modelo | 2015 | 2515 | 3020 | 4020 | 6020 |
Dimensão (mm) | 2650*2150mm | 3100*2150mm | 4500*2300mm | 5250*2300mm | 7300*3100mm |
Máx. faixa de corte | 2000*1500mm | 2500*1500mm | 3000*2000mm | 4000*2000mm | 6000*2000mm |
Viagem do eixo z | 180mm | ||||
Sistema servo | Weihong, OEM Panasonic | ||||
Rail linear para parafuso de bola | ABBA/TBI, marca Taiwan | ||||
Precisão de reposição | ± 0,025 mm/m | ||||
Precisão de corte | ± 0,1 mm | ||||
Máx. velocidade de corrida | 15m/min | ||||
lubrificação | Imersão em petróleo | ||||
Material | 203 tanque de material de aço formal, feixe de aço fundido, borracha e tampa de aço inoxidável | ||||

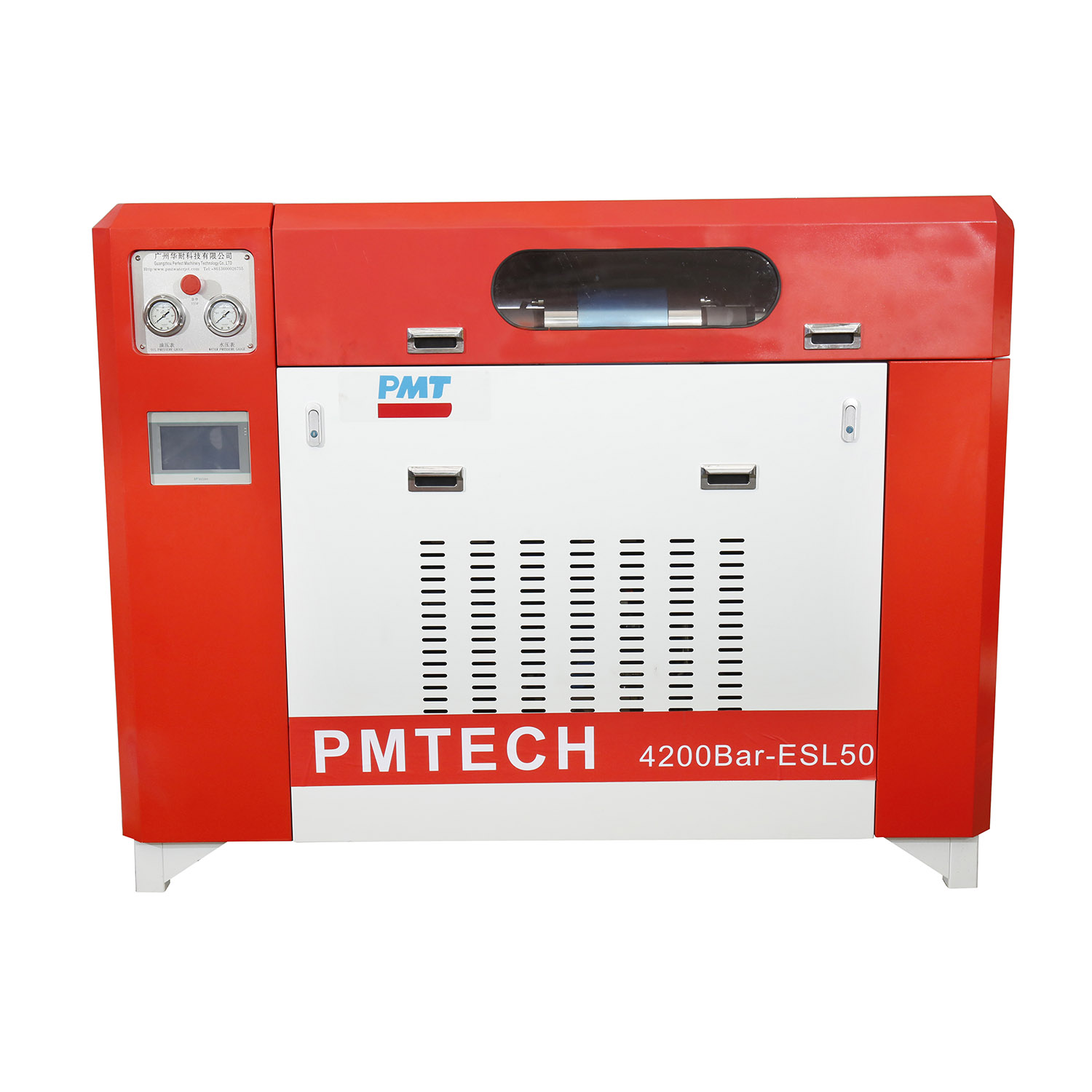

2. Estrutura da bomba de alta prensagem ESL50
Dimensão (l*w*h) | 1800*1000*1400mm |
Peso | 1200 kg |
Taxa de energia | 37kW/50HP |
Máx. pressão | 420MPA /4200BAR |
Pressão de trabalho | 300-350MPA |
Máx. descarga de óleo | 104L/min |
Máx. Taxa de fluxo | 3.7L/min |
Fonte de energia | 380 V 50Hz |
Fornecimento de água | ≥15.1L/min |
Acumulador | 1.5liter |
① Sistema de fornecimento de água
O motor principal precisa de duas fontes de água para corte e resfriamento, portanto, precisamos de duas drenagens: a drenagem de água de resfriamento e a drenagem de vazamento de água.
Definição especial está listada abaixo:
Água de corte: o intensificador deve ser fornecido com água de 20-1000psi (1,4-6,9bar). A água de entrada não deve menos que a água de saída em 1,5 vezes.
Água de resfriamento (para o trocador de calor): O trocador de calor é usado para ajustar o calor acumulado no óleo hidráulico.
System Hydraulic System
O sistema hidráulico consiste em sistemas de pressurização, filtração e refrigeração. O princípio de intensificação é: um motor de 37kW aciona a bomba hidráulica e a bomba pressurizará o óleo hidráulico até 20MPa máx.
System Intensifer de Intensifer de Água
O sistema de intensificação refere -se principalmente ao intensificador, mas também inclui outros componentes no circuito de água que tornam a água de menor pressão em água de alta pressão. Especificamente, inclui intensificador, acumulador, tubo de alta pressão, conector etc. O intensificador é a parte principal do sistema de intensificação. Uma seção para o princípio, estrutura e manutenção do intensificador está contido neste manual.
④ Sistema de controle elétrico
O sistema de controle elétrico é integrado ao painel de controle, incluindo PC, circuito de controle. Este sistema de controle é usado para iniciar/interromper o motor principal e ajustar a velocidade. A função da tela, botões e botões no painel está listada abaixo.
'Indicador de potência ' 'Medidor de tensão ' 'Medidor de moeda ' 'MASTER SWITCH ' 'BOMBA E CUSTÊNCIA PRINCIPAL DO MOTOR ' 'Alta pressão/interruptor abrasivo ' 'Parada de emergência '

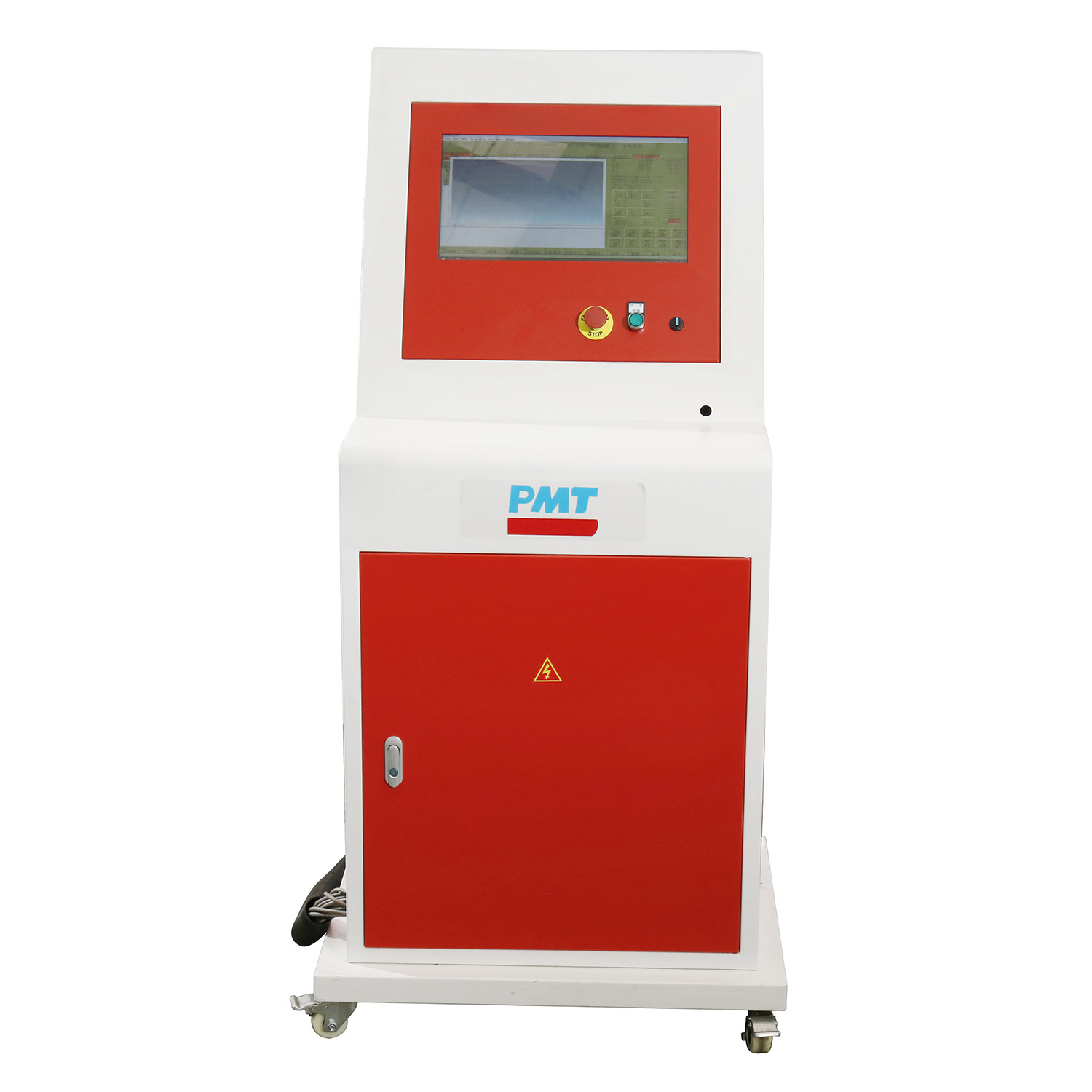

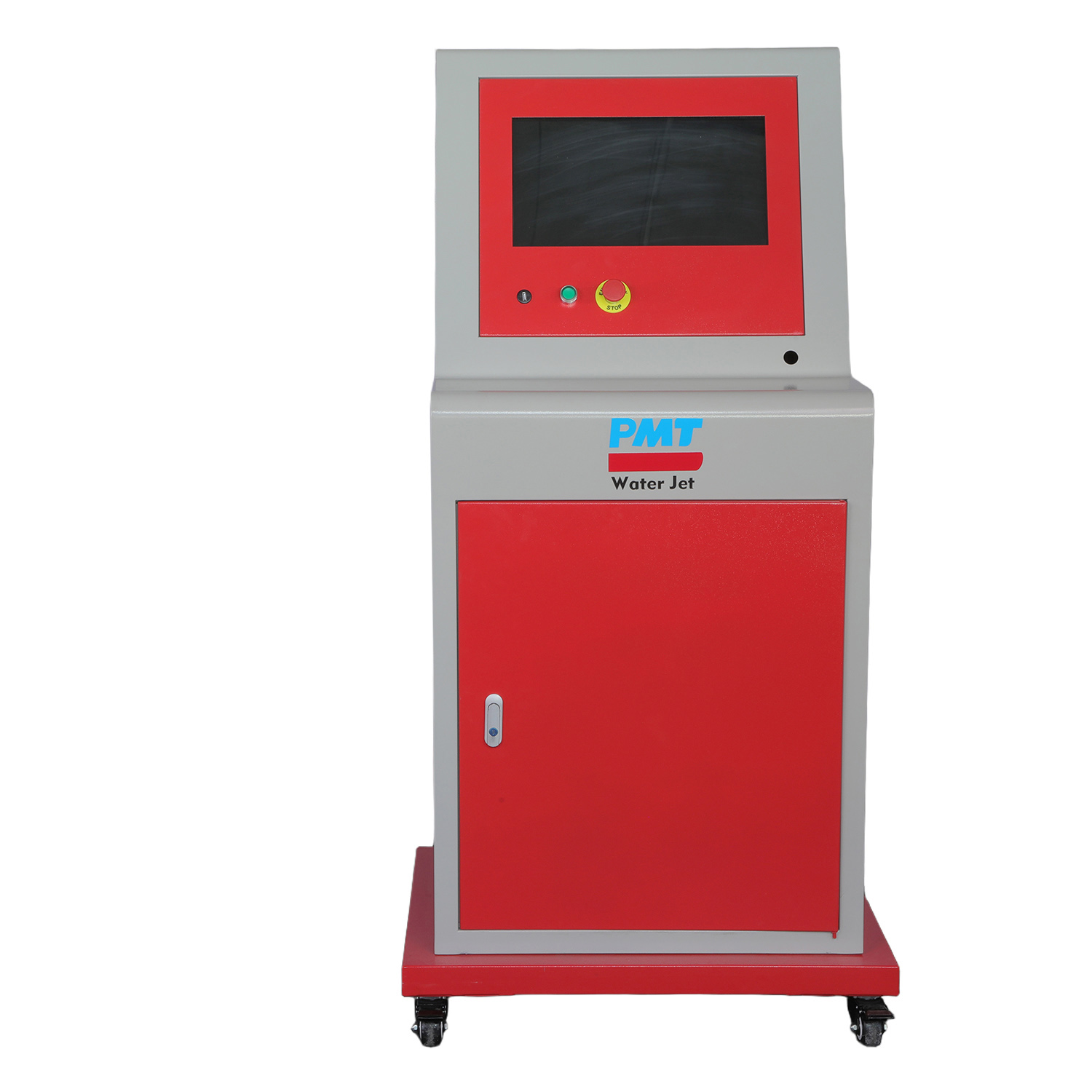

3. Controlador CNC
Fonte de energia | AC220V 50/60Hz |
Sistema de desenho | Auto-cad |
Sistema de computador | Windows 7 |
Função | Controlador mais remoto |
tela | Aplicar LCD de 19 polegadas |
Software a jato de água NC-Studio-V10 | Suporte ao arquivo DXF e código NC |

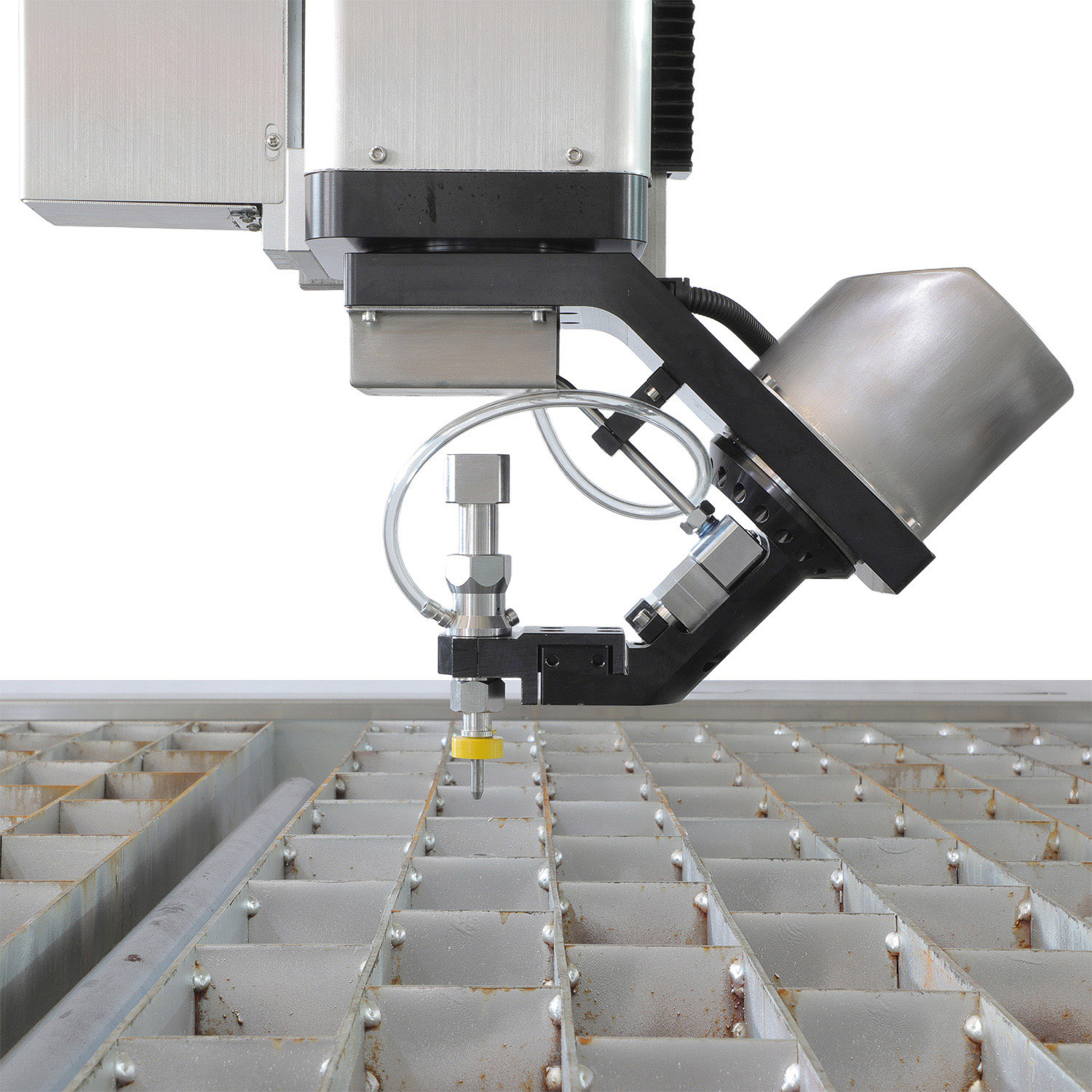

4. Sistema de corte de eixo AC 5 para cabeça de corte de diamante
Precisão de reposição | ± 0,02/1000mm |
Precisão de corte | ± 0,15/1000mm |
Máx. prussure | 420MPA |
Tipo de orifício | Parse 3 |
Tipo de bico | 7.14*1,02*76mm |
Viagem de viagem do Zis Z | 180mm |
Ângulo de rotação do eixo A. | ± 67 ° |
Ângulo de rotação do eixo c | ± 360 ° |
Ângulo de corte | ± 45 ° |
aplicativo | Corte 2D/3D |

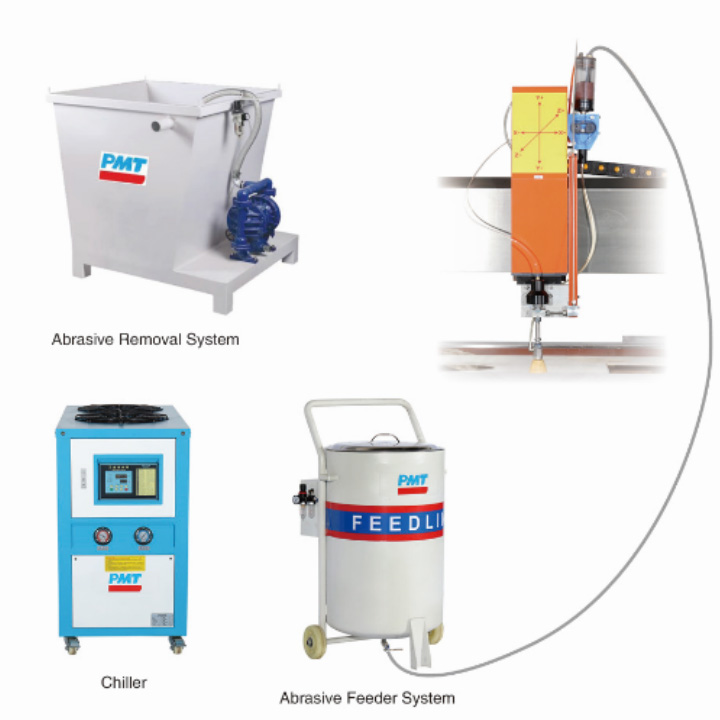

5. Sistema de alimentação abrasiva
Dimensão (l*w*h) | 700*700*1350mm |
Peso | 80 kg |
Máx. capacidade | 200 kg |
Máx. suprimento de pressão do ar | 2BAR |
Regulador de Ajuste do Motor de Controle de Software | |
Elimina o desperdício abrasivo | |
6, Systerm de carregamento de piso
A velocidade de corte da mini máquina de corte de jato de água varia dependendo do material, espessura, qualidade de corte desejada, pressão da água e a própria configuração da máquina, geralmente para PMT WaterJet, você pode encontrar a seguinte velocidade apenas para sua referência.
Nossa fábrica não apenas tem todos os tipos de tamanhos de máquinas a jato de água e peças de reposição a jato de água, mas também nossa empresa vende todos os tipos de máquinas de escultura em pedra, máquinas a laser, máquinas de corte de pontes, máquinas de moagem de borda, máquinas de inclinação de linha e máquinas de corda e assim por diante !!!
Treinamento técnico
1, Princípio de trabalho básico da máquina de corte de jato de água de alta pressão 2, princípio de trabalho do sistema de alta pressão e sobrecarga
3, Substituição das peças seladas de alta pressão, vedadas de baixa pressão e alta pressão
4, manutenção do sistema de alta pressão e julgamento e solução de problemas de falhas comuns
5, programação e operação CNC da plataforma de corte NC
6, manutenção diária da plataforma de corte da NC
7, instalação de equipamentos
8, operação abrasiva de controle e transporte e comunicação CNC
9, Operação do software CAD / CAM e comunicação CNC
10, Princípio de trabalho, manutenção e julgamento e solução de problemas de falhas comuns das principais peças funcionais de alta pressão, interruptores de água de alta pressão e cabeça de corte abrasivo
Serviço pós-venda
1, garantia gratuita para toda a máquina por um ano ou 2000 alta pressão/hora 2, treinamento de dois funcionários para operação e manutenção de equipamentos e um operador de computador para o usuário
3, instalação e comissionamento on-line (o usuário é responsável pela placa e hospedagem)
4, manutenção ao longo da vida
5, para garantir o fornecimento de peças de reposição a longo prazo
6, para desfrutar da atualização de preços especiais quando houver novos produtos e tecnologias
7, tempo de resposta de reparo: durante o período de garantia da qualidade, quando o equipamento do usuário falhar, responda dentro de 24 horas após o aviso de recebimento. Para uma falha comum, direcione o usuário a retomar a produção o mais rápido possível por meio de telefone ou e-mail
Embalagem de produtos
Pacote de máquina de corte de jato Wate: pacote de madeira para fora, dentro de pacotes macios ou em todo o filme macio e garantir a segurança. Incluindo bomba HP, cama de mesa de corte a jato de água com cabeça de corte, controlador de jato de água CNC, alimentador de areia a jato de água, peças de reposição com a bomba, carregando por 20 pés ou 40 pés. Cerca de 30-40cbm, 4000-6000kgs, Equipe de Máquina WaterJet de WaterJet.
Peças de reposição a jato de água: pacote macio dentro, pacote de caixa do lado de fora. Areia de granada abrasiva de WaterJet: Embalagem por*25 kg de embalagem pequena + 40 sacos em uma bolsa grande. A pacote de maneiras de ASLO pode de acordo com os requisitos do cliente.
Tempo de entrega para máquinas: tempo de entrega de 15 a 30 dias
Peças de reposição aquáticas: 1 a 7 dias

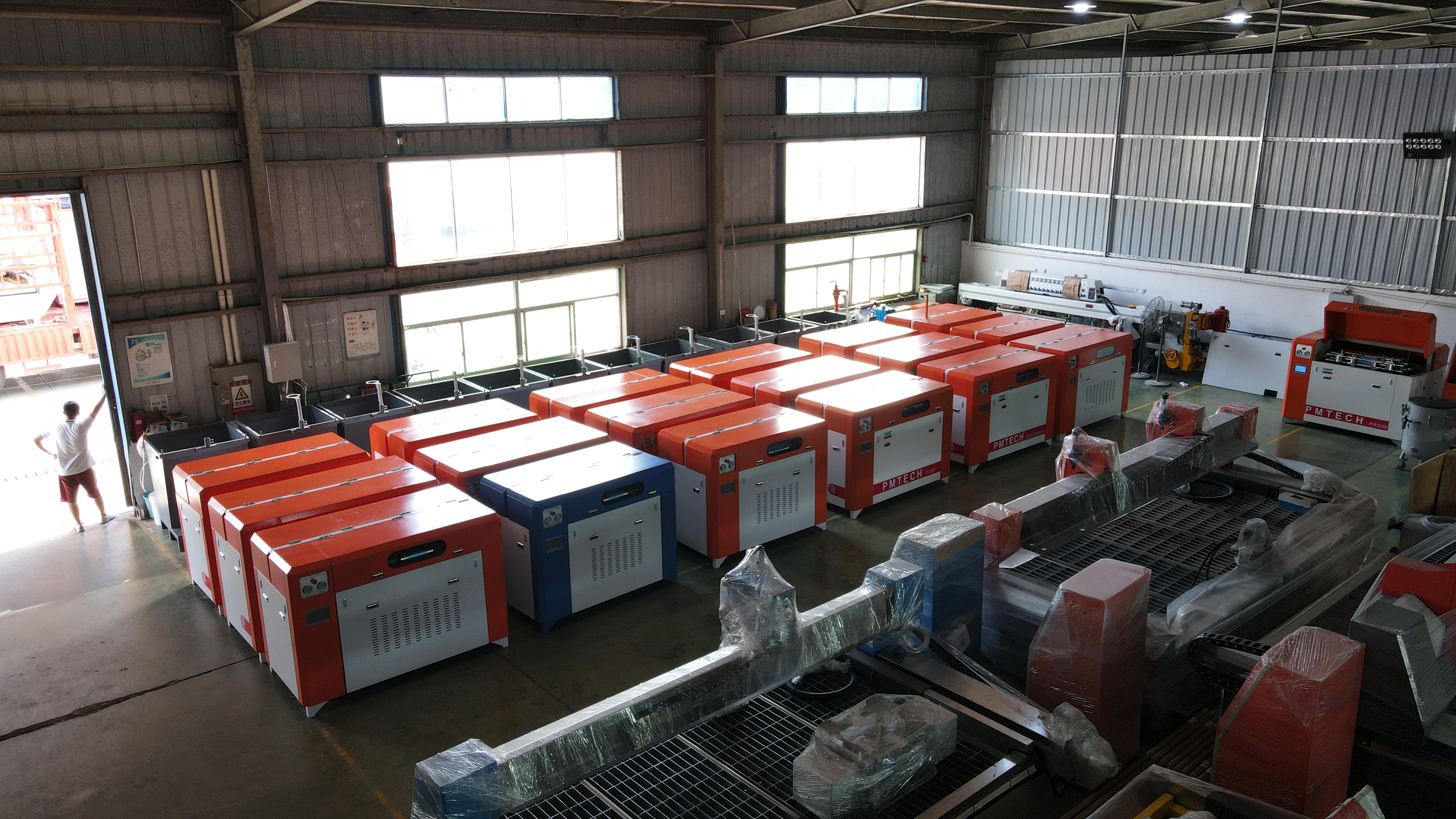

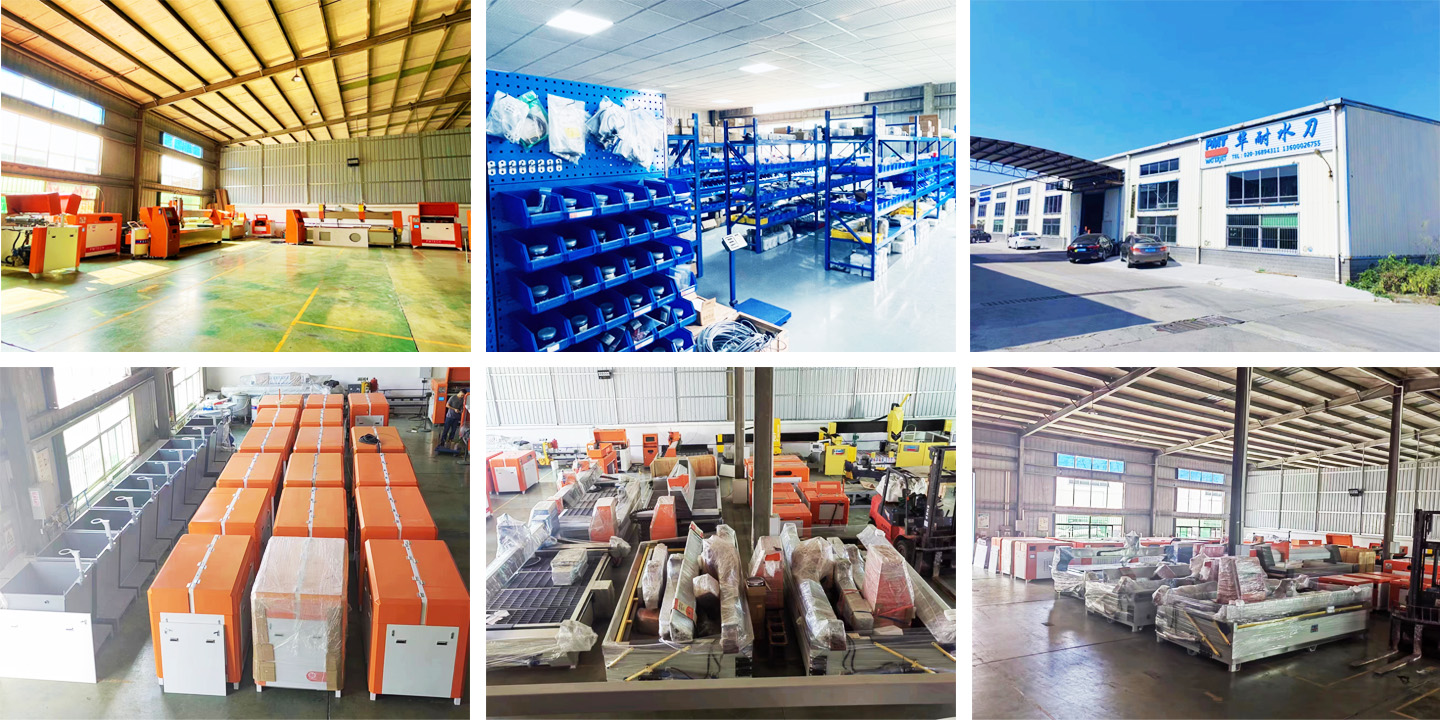

perfil de companhia
Guangzhou Perfect Machinery Technology Co., Ltd. (PMT) está localizado no distrito de Huadu, Guangzhou, a 10 quilômetros do Aeroporto Internacional de Canton. PMT A empresa fabrica máquinas de corte a jato de água de alta qualidade. O corte perfeito é o nosso compromisso com os clientes.
Após mais de 10 anos de sedimentação e desenvolvimento, a empresa PMT se tornou uma empresa nacional de alta tecnologia que integra pesquisas e desenvolvimento, produção, vendas e tecnologia. Seguindo a filosofia de negócios da 'qualidade primeiro, serviço primeiro', fornecemos aos clientes soluções de um balcão para pedra, vidro de azulejos de cerâmica e processamento de metal. Nossa tecnologia avançada e serviços confiáveis receberam elogios unânimes de clientes em todo o mundo.
Certificações
