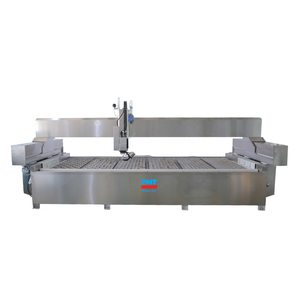

Máquina de corte por jato de água com cabeça de corte de 5 eixosVantagem da máquina de corte por jato de água PMT
Obtenha uma qualidade de corte perfeita com nosso modelador a jato de água.
Obtenha precisão de corte de até 0,1 mm com nosso modelador de jato de água, considerando juntas de borda exatas e a formação de enigmas e pinturas de parede incompreensíveis.
Experimente velocidade de corte rápida e consistência e compatibilidade de itens brilhantes com nosso modelador a jato de água.
Nosso modelador a jato de água considera mandrilamento, corte e enquadramento em um ciclo solitário.
Melhore o espaço de trabalho diminuindo a influência de resíduos e clamor sobre os administradores com nosso modelador a jato de água.
Nossa inovação no corte por jato de água garante um ciclo de corte de vírus que salva a construção interna dos materiais.
Nosso modelador a jato de água é a melhor decisão para manusear porcelanas frágeis e materiais compósitos.
Corte muitos materiais, incluindo metal, elástico, espuma, plástico, materiais compósitos, pedra, cerâmica, mármore e vidro com nosso modelador a jato de água.
Procure vários tamanhos, incluindo 6020.6030.8030

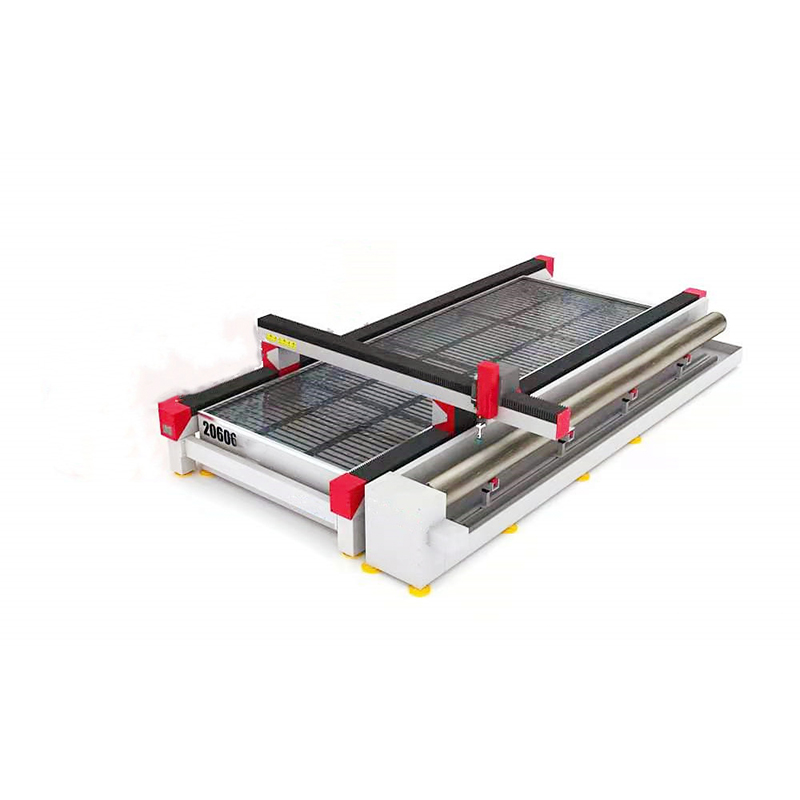

1. Mesa de trabalho e controlador

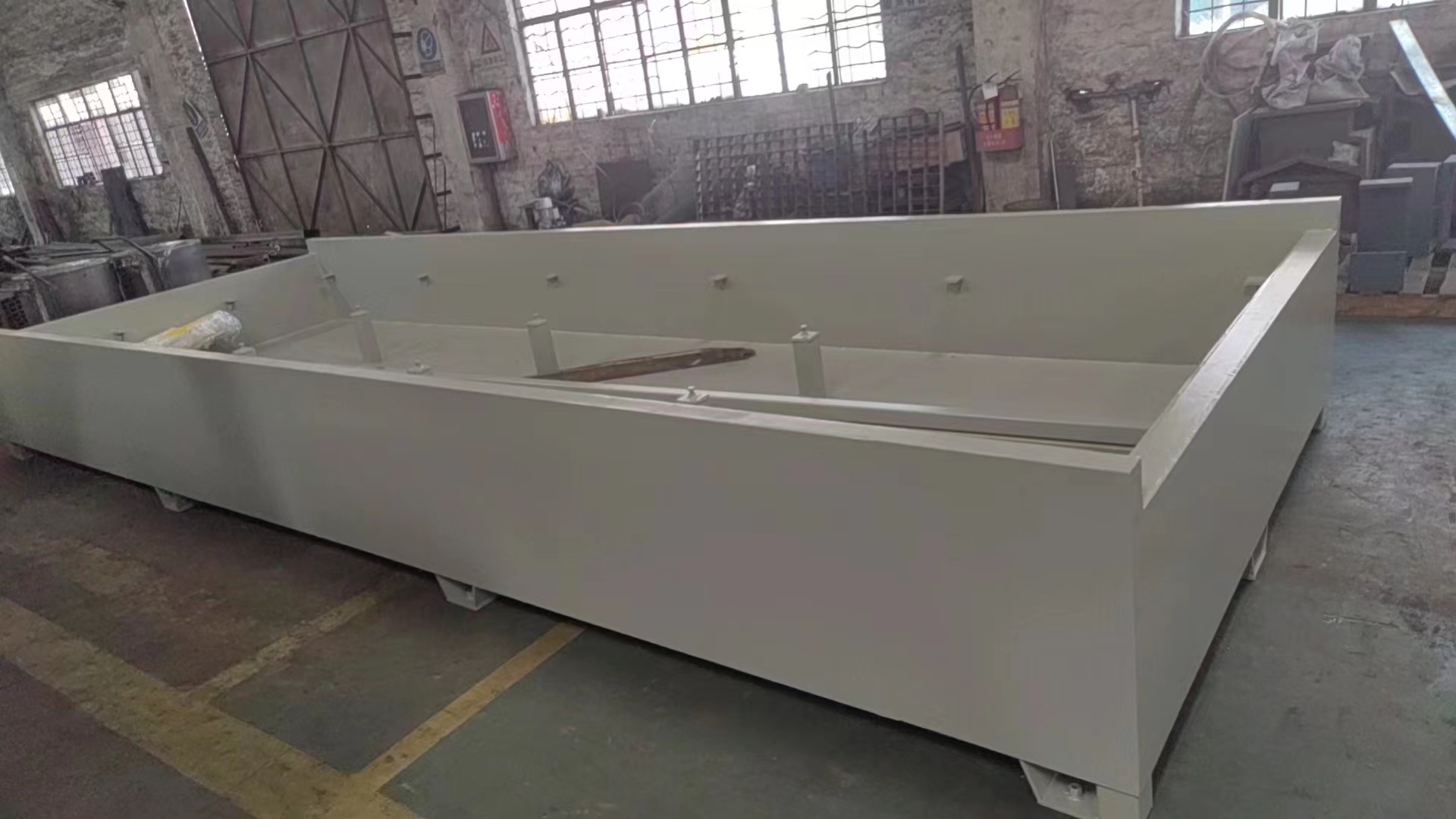

A mesa de corte por jato de água PMT é equipada com uma estrutura de transmissão refinada envolvendo os tomahawks X, Y e Z, um tanque de água, cabeça de corte, estrutura de graxa e estrutura de servoacionamento.
Sua construção mecânica de pórtico é explicitamente destinada a máquinas enormes e medidas, levando em consideração distâncias de deslocamento expandidas ao longo dos tomahawks X e Y, tornando-o razoável para lidar com peças incompreensíveis e maiores que a média.
Esta mesa de corte é a melhor estrutura controlada por PC 2-D da classe, incluindo pivô Y, coletor, cubo X, cubo Z (apoio da cabeça de corte), cabeça de corte, mangueira de alta pressão e caixa áspera.Para garantir precisão e atividade suave, os tomahawks X e Y são equipados com auxiliares retos e fusos de esferas.
Modelo | 6020 | 6030 | 8030 | 12030 | |
Dimensão (mm) | 7200*3500mm | 7200*4500mm | 9200*4500mm | 13200*4500mm | |
Máx.faixa de corte | 6000*2000mm | 6000*3000mm | 8000*3000mm | 12.000*3.000mm | |
Curso do eixo Z | 180 mm | ||||
Sistema servo | Weihong, OEM Panasonic | ||||
trilho linear com parafuso esférico | ABBA/TBI, marca de Taiwan | ||||
Precisão de reposicionamento | ±0,025 mm/m | ||||
Precisão de corte | ±0,1 mm | ||||
Máx.velocidade de corrida | 30m/min | ||||
lubrificação | Imersão em óleo | ||||
Material | Tanque de material de aço inoxidável 203, viga de aço fundido, borracha e tampa de aço inoxidável | ||||

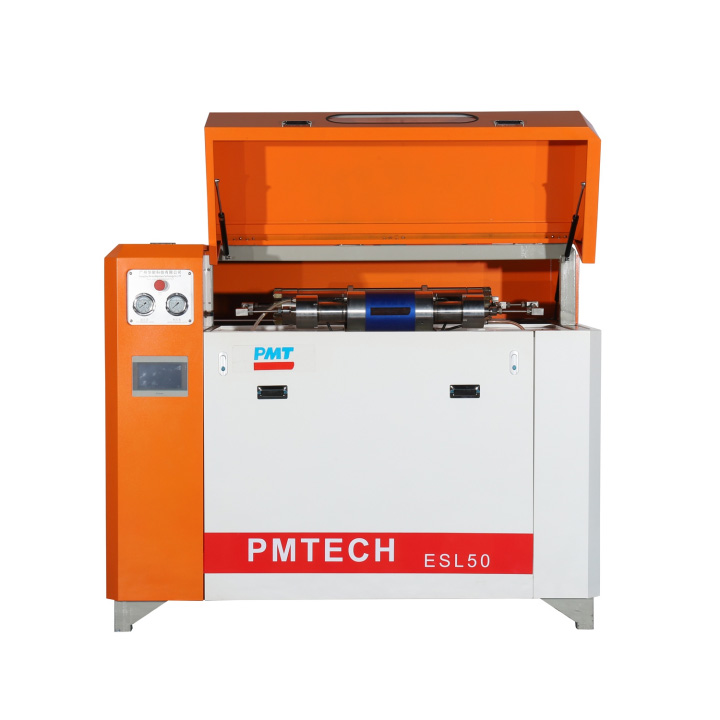

2.Estrutura da bomba de alta pressão ESL50
Dimensão (C*L*A) | 1800*1000*1400mm |
Peso | 1200Kg |
Taxa de potência | 37 kW/50 CV |
Máx.pressão | 420Mpa/4200bar |
Pressão no trabalho | 300-350Mpa |
Máx.descarga de óleo | 104L/min |
Máx.Quociente de vazão | 3,7L/min |
Fonte de energia | 380 V 50 Hz |
Abastecimento de água | ≥15,1L/min |
Acumulador | 1,5 litro |

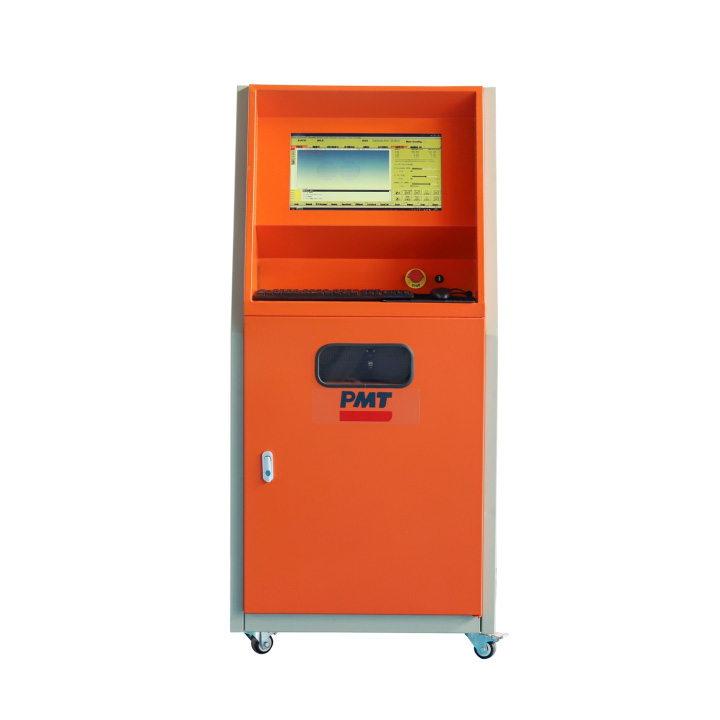

3. Controlador CNC
Fonte de energia | AC220V 50/60Hz |
Sistema de desenho | Auto-CAD |
Sistema de computador | Janelas 7 |
Função | Controlador mais remoto |
tela | Aplicar LCD de 19 polegadas |
Software de jato de água NC-Studio-V10 | Suporta arquivo DXF e código NC |

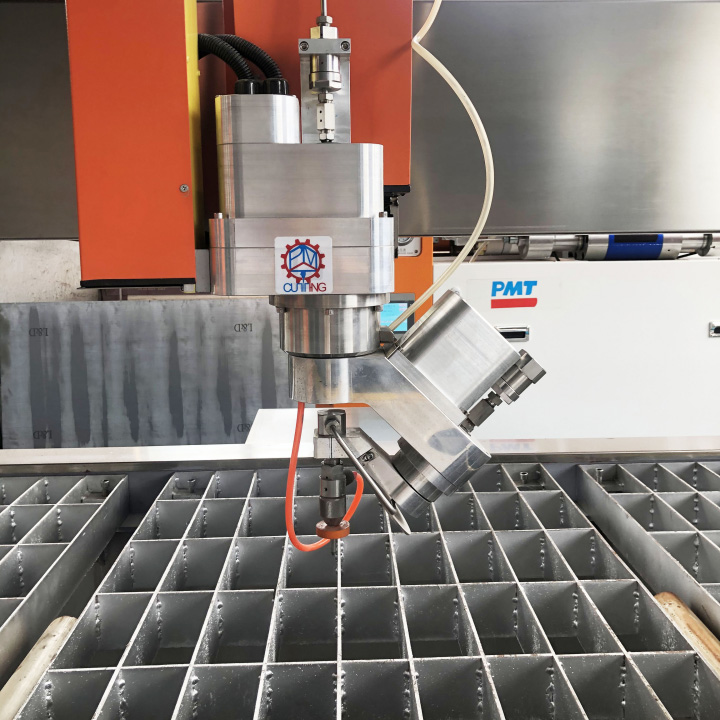

4.Eixo AC 5 sistema de corte para cabeça de corte de diamante
Precisão de reposicionamento | ±0,02/1000 mm |
Precisão de corte | ±0,15/1000 mm |
Máx.prussão | 420mpa |
Tipo de orifício | Análise 3 |
Tipo de bico | 7,14*1,02*76mm |
curso de corrida do eixo Z | 180mm |
Ângulo de rotação do eixo A | ±67° |
Ângulo de rotação do eixo C | ±360° |
Ângulo de corte | ±45° |
aplicativo | Corte 2D/3D |
5. Sistema de alimentação abrasivo
Dimensão (C*L*A) | 700*700*1350mm |
Peso | 80kg |
Máx.capacidade | 200kg |
Máx.fornecimento de pressão de ar | 2bar |
software que controla o regulador de ajuste do motor | |
Elimina resíduos abrasivos | |
Nossa fábrica não só tem todos os tipos de tamanhos de máquinas de jato de água e peças de reposição para jato de água, mas também nossa empresa vende todos os tipos de máquinas de escultura em pedra, máquinas a laser, máquinas de corte de ponte, retificadoras de borda, máquinas de passo de linha e máquinas de corda e assim por diante !!!
Treinamento técnico
1, princípio de funcionamento básico da máquina de corte a jato de água de super alta pressão2, princípio de funcionamento do sistema de alta pressão e sobrealimentação
3, substituição das peças seladas de alta pressão, seladas de baixa pressão e de alta pressão
4, manutenção do sistema de alta pressão e julgamento e solução de problemas de falhas comuns
5, Programação e operação CNC e operação da plataforma de corte NC
6, manutenção diária da plataforma de corte NC
7, instalação de equipamentos
8, controle abrasivo e operação de transporte e comunicação CNC
9, operação do software CAD/CAM e comunicação CNC
10, princípio de funcionamento, manutenção e julgamento e solução de problemas de falhas comuns das principais peças funcionais de alta pressão, interruptores de água de alta pressão e cabeça de corte abrasiva
Embalagem do produto
Pacote de máquinas de corte por jato de água: Nossas máquinas de corte por jato de água são cuidadosamente empacotadas para garantir a segurança durante o transporte.O pacote incorpora uma parte externa de madeira maciça, juntamente com materiais delicados no interior.Por outro lado, oferecemos a opção de utilizar todos os agrupamentos de filmes delicados para maior segurança.O pacote contém o sifão HP, mesa de corte por jato de água com cabeça de corte, regulador de jato de água CNC, alimentador de areia por jato de água e peças extras para o sifão.Todo o arranjo da engrenagem da máquina a jato de água é empilhado em um suporte de 20 ou 40 pés, com dimensões de aproximadamente 30 a 40 metros cúbicos e uma carga de 4.000 a 6.000 kg.
Peças sobressalentes para jato de água: Para garantir o transporte protegido de nossas peças sobressalentes para jato de água, usamos uma mistura de materiais delicados para empacotamento interno e empacotamento externo de contêineres.Isso garante que todas as peças estejam protegidas durante a viagem.Além disso, podemos atender às necessidades explícitas de agrupamento de acordo com as preferências do cliente.
Tempo de transporte para máquinas: Nosso tempo de transporte para máquinas a jato de água normalmente varia de 15 a 30 dias.Nós nos esforçamos para transmitir rapidamente nossos itens para resolver os problemas de nossos clientes.
peças sobressalentes para jato de água: 1-7 dias
perfil de companhia
Certificações
